智能压力变送器

更新:2015-10-30 16:15:38      点击:
  • 产品型号:   BRY3051T
  • 产品描述

    BRY3051智能型变送器是我公司引进国外技术,自主开发和生产的一种高性能、低价位产品;具有设计原理先进、品种规格齐全、安装使用简便等特点。...

产品介绍
    BRY3051智能型变送器与传统的1151、3351等系列产品在安装上容易兼容并可直接替换,是一些老型产品的替代和更新产品。为适合自动化控制水平的不断提高和发展,BRY3051智能型变送器除设计小巧精致外,还具有远程HART通讯功能。

    BRY3051智能变送器根据测量原理可分为BRY3051T型智能压力变送器和BRY3051C型智能压力/差压变送器。

    BRY3051T型智能压力变送器采用进口压阻传感器或陶瓷电容压力传感器,通过高可靠、高稳定性的放大电路,将被测介质压力转换成4~20mA DC、1~5V DC等标准电信号,可以现场显示压力值或变送电流值的百分比。BRY3051T型智能压力变送器通过单片机对误差、非线性和回差等进行了有效的补偿,实现了误差校正、零点及量程迁移的自动化,并且具有远程HART通讯功能。是一种高性能、智能化的压力变送器,广泛应用于石化、电厂和油田等重要场合。

技术数据

            测量范围:-0.1MPa~0~60MPa
            精度等级:0.075级,0.1级,0.2级
            输出信号:4~20mA DC两线制
            工作电压:12~36V DC。(本安型为12~30V DC)
            允许温度:
                       介质温度:-30~70℃
                       环境温度:-30~80℃
                       储存温度:-40~85℃
            环境湿度:≤95%RH
            温度影响:<±0.008%FS/℃
            量程迁移:20:1
            负     载:Rmax=50×(Us-12)Ω  Us为工作电压
            长期稳定性:±0.1%FS/年
            过    载:3倍满量程压力
            结构和材质:
                    外壳:模压铸铝
                    防护等级:IP65、防尘、防喷水
                    传感器:不锈钢316L
                    导线管接口:M20×1.5内螺纹或可选
                    密封材料:氟橡胶,丁腈橡胶
                    过程连接件:不锈钢1Cr18Ni9Ti
            防爆等级:ExiaⅡCT5
            震动影响:
                任意轴上,200HZ/g为0.01%FS

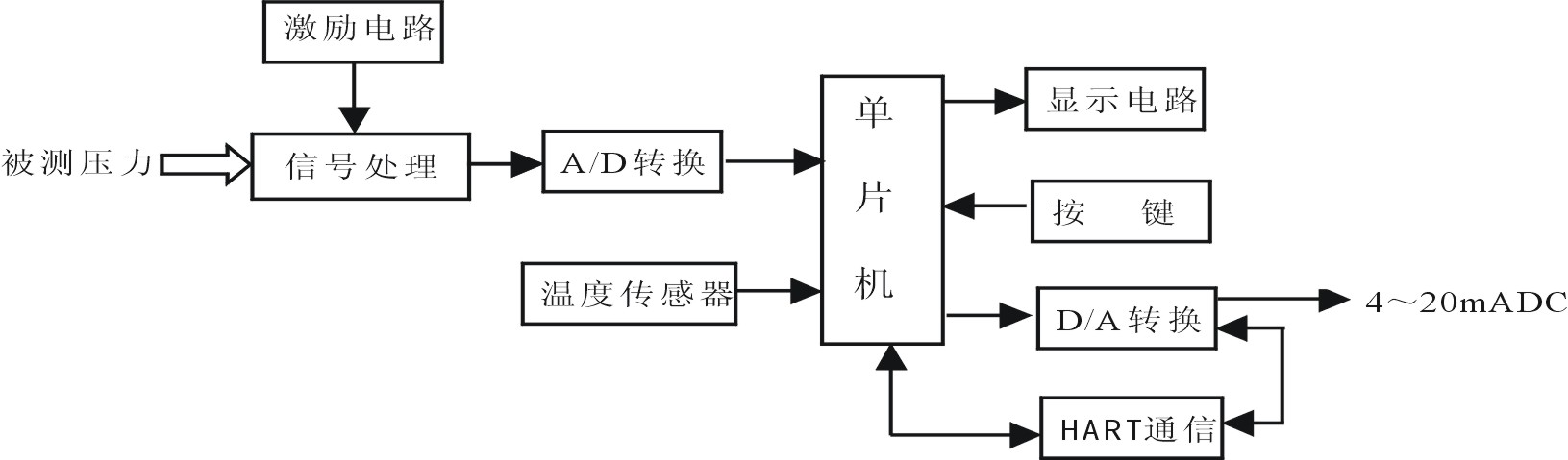

工作原理


            ◆信号处理:在激励电路作用下,被测压力转换为与其成正比的电压信号。

            ◆单 片 机:对A/D转换来的数字信号和温度传感器信号通过软件进行相关处理,同时通过D/A转换将单片机处理的输出电流数字量转换为模拟量输出,以及将相应的压力值和输出电流值进行显示。
            ◆HART通信:模拟输出上叠加高频信号进行远程通讯,并可在线同时通讯和输出。

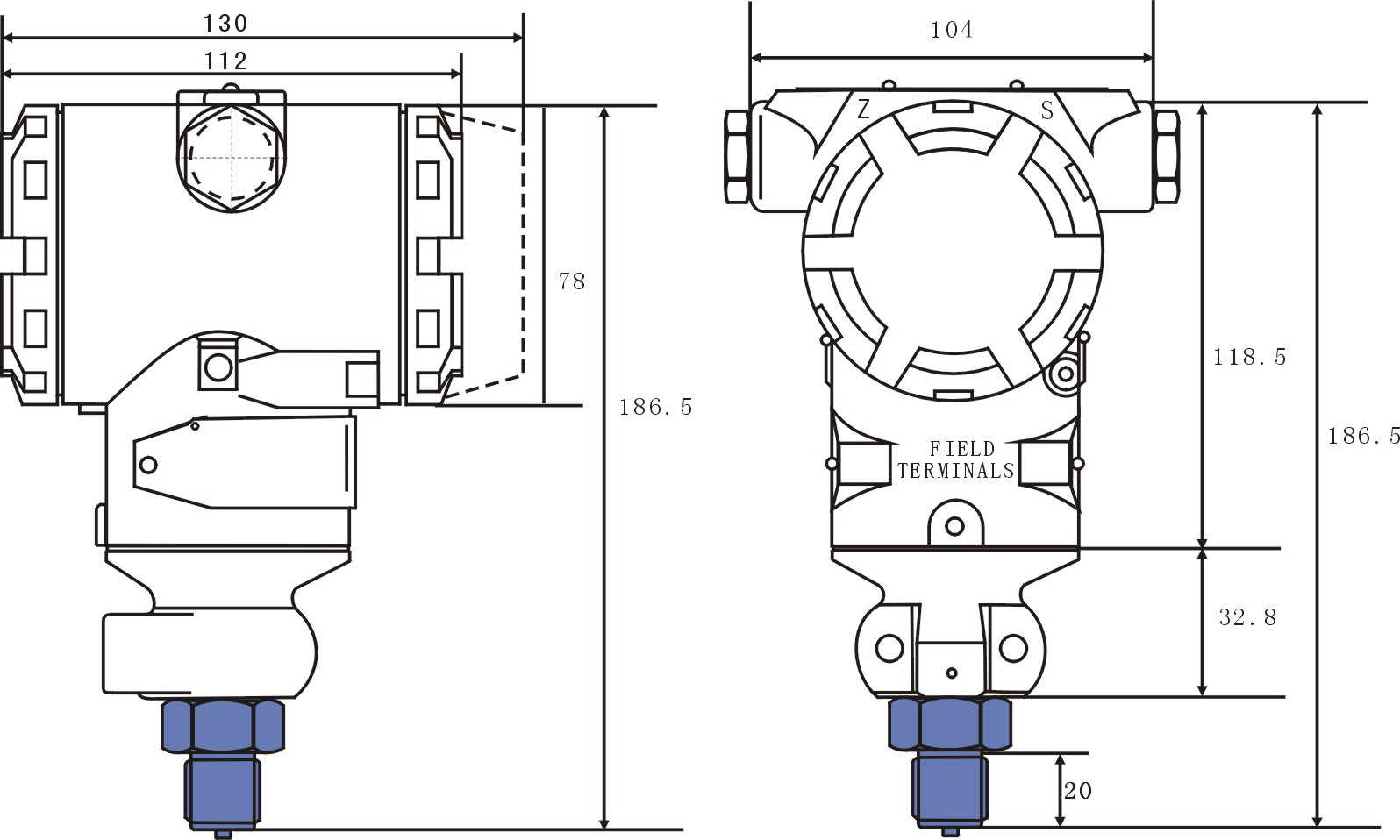

外型尺寸

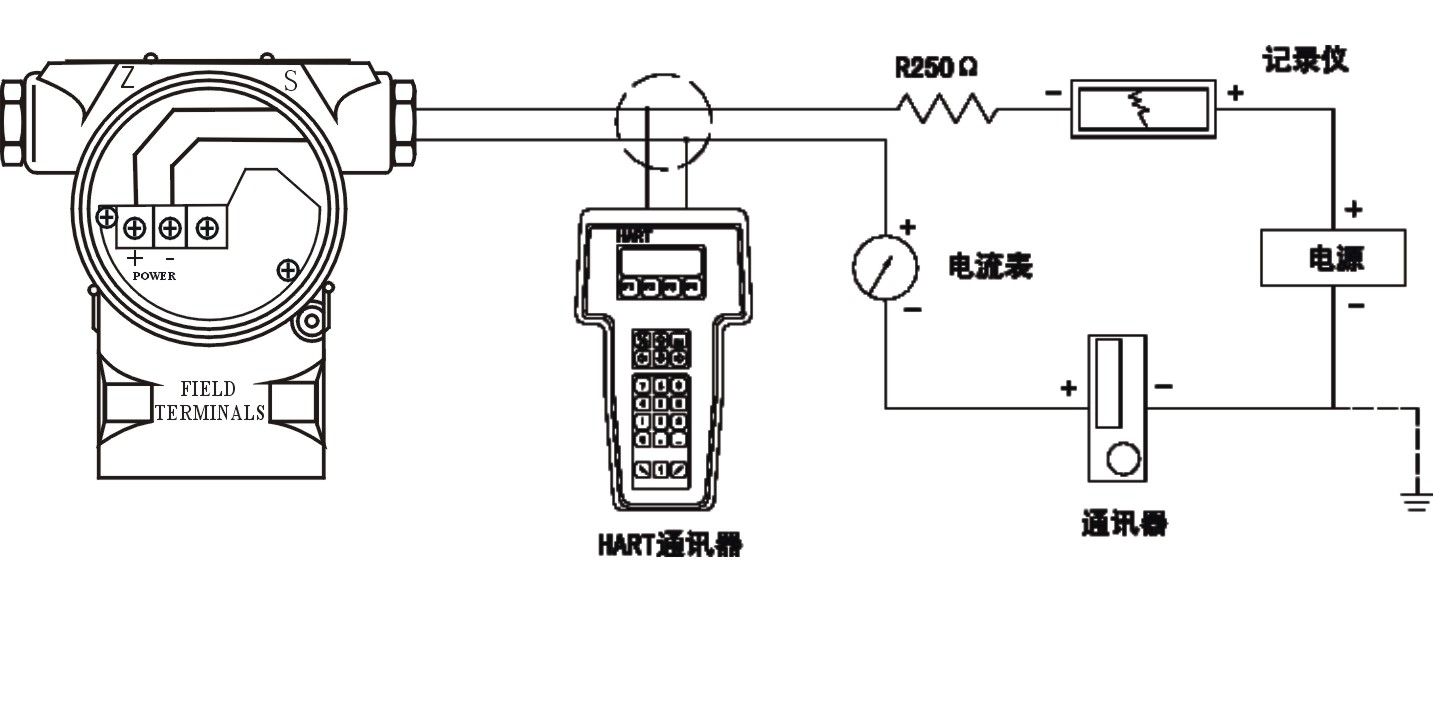

电气连接
