工作原理

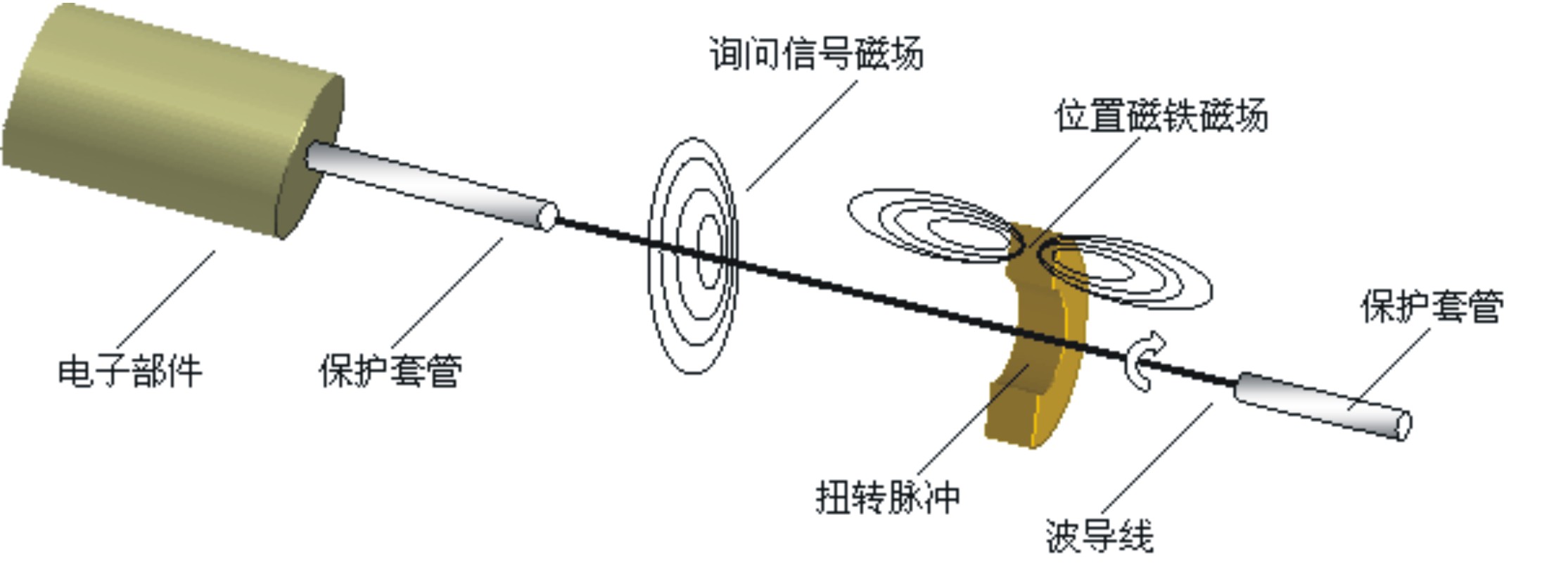

     在测量液位时变送器电子仓的电子部件产生一激励脉冲，此脉冲沿波导丝向下运动。在变送器测杆外配有一磁环，此磁环沿测杆随被测物体的移动而移动。由于磁环会产生一个磁场。当电流产生的磁场与磁环相加形成螺旋磁场，产生瞬时扭力，使波导丝扭动并产生张力脉冲，这个脉冲以固定的速度沿波导丝传回，在接收回波线圈上会产生感应电流脉冲、即返回脉冲，通过测量起始脉冲与返回脉冲之间的时间、乘以固定速度，便能精确地确定被测物体位置。由于传感元件是非接触的，长期在线连续的测量不会对传感器造成任何磨损。

主要特点

        ★耐恶劣使用环境、高可靠、寿命长；

        ★高精度、高稳定性；

        ★高分辨率

        ★绝对位置输出；

        ★具有反向极性保护功能

        ★防雷击、防射频干扰

        ★抗震抗冲击

        ★ 结构精巧，适应范围广；

        ★安装方便，无需定期维修或标定。

技术性能

        诊断功能： 仪表故障时，输出报警输出电流；

        组态功能： 可以对工程单位、量程、阻尼、报警上下限，杆长，底部偏移量、显示变量组态；

        监测动态变量功能：液位值、百分比、输出电流等。

        电流校准功能：    可对模拟输出电流进行校准；

        用户校准功能：    可以进行现场标定；

        上下限校准：      两点校准功能，实现零点和满度的微调；

        定点微调：        进行任意点修正，实现平移功能；

        就地组态功能：    对工程单位、量程、阻尼、报警上下限，底部偏移量、显示变量等组态并具有数据恢复功能；

        就地校准功能：    能就地进行上下限校准，定点微调；

        液晶显示功能：    带背光多功能数字液晶显示；可显示各种工程单位。

        通信功能：        符合H ART协议的通信功能；

        数据备份和恢复：  制造商对仪表组态、标定后，对制造商原始信息进行备份，用户现场非法调整造成仪表不能正常工作时，现场输入或远程指令调入制造商出厂信息，并覆盖用户非法错误信息，达到正常工作状态。

技术指标

        电    源： 12_～36V DC

        工作温度： 电子仓： －40℃～＋85℃；测 杆： －40℃～＋125℃

        量程范围： 硬杆500mm～5000mm；可卷缩软杆1000mm～20000mm；

        输出形式： 4～20mA+HART；(数字通讯) ；

        线性误差： 优于±0.1%FS ，最小绝对误差小于0.5mm

        重 复 性： 优于±0.05%FS

        分 辨 率： 优于±0.05%FS

        迟    滞： 优于±0.05%FS

        响应时间： 0.2～6ms（根据杆长）

        测杆材料： 1Cr18Ni9Ti、304SS、316SS 或用户特殊定制

        连接形式： 通常M20×1.5、或DN80、DN100法兰等用户特殊定制
