BRL系列雷达物位计

更新：2015-10-30 15:50:13 点击：

产品型号: BRL
产品描述
BRL系列雷达物位计是一款采用26GHZ发射频率的高频雷达，波束角小，能量集中，具有更强抗干扰强，大大提高了测量精度和可靠性测量距离最大70米,可用于测量液、固、粉等物态介质的物位。...

产品介绍

BRL系列雷达物位计是一款采用26GHZ发射频率的高频雷达，波束角小，能量集中，具有更强抗干扰强，大大提高了测量精度和可靠性测量距离最大70米,可用于测量液、固、粉等物态介质的物位。
广泛应用于各种存储罐、中间缓冲罐或过程容器以及各种料仓的物位测量，输出标准的4～20mA模拟信号，用于远程控制。

工作原理

高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的识别出物位的回波。

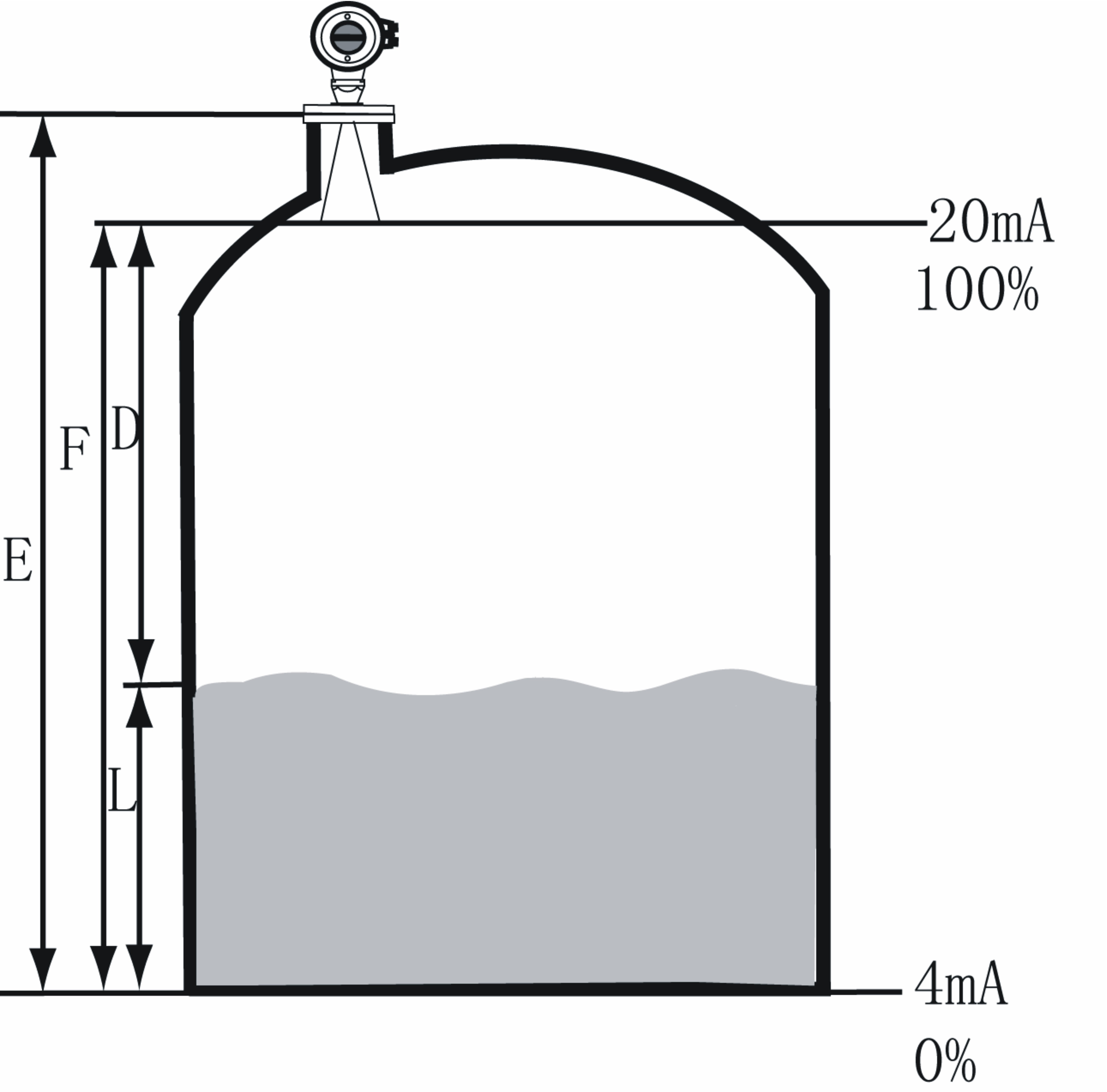

天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比： D=C×T/2 （其中C为光速）因空罐的距离E已知，则物位L为： L=E-D。
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
特性与优势

            ◆采用先进的非接触式测量
            ◆测量液体、固体、粉状介质的物位
            ◆不受噪音、蒸汽、粉尘、真空等工况影响
            ◆不受介质密度、粘稠度和温度的变化的影响
            ◆测量范围0～70m 分辨率1mm，测量精度高
            ◆过程压力可达40bar，过程温度可达250℃
            ◆波束角小，能量集中，具有更强抗干扰能力
            ◆天线尺寸小，便于安装和加装防尘罩等天线防护装置
            ◆测量盲区更小，对于小罐测量也会取得良好效果
            ◆波长更短，对于小颗粒物质的料位测量更适合

技术数据

            基本参数工作频率：26GHz
              波束角：19° DN40法兰
               15° DN50法兰
          10° DN80法兰
          8° DN100法兰
              测量范围：0～70m
              重复性：±3mm
              分辨率：1mm
              采样：回波采样55次/s
              响应速度：>0.2s(根据具体使用情况而定)
              电流信号：4～20mA
              精度：<0.1%

            通讯接口 HART通讯协议
            天线材质: 316不锈钢
            天线尺寸: 标准1.5"（40mm），2"(50mm) 3"(75mm) 4"(95mm)
                喇叭可选100mm喇叭延长

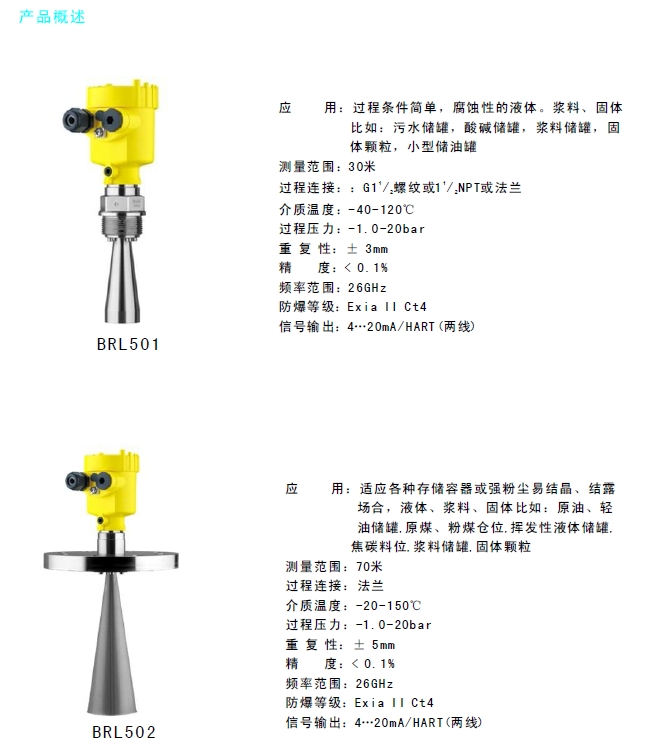

            过程连接 BRL501 ：G11/2A或11/2NPT 法兰DN50、DN80、DN100、DN150、DN200
                BRL502：法兰DN50、DN80、DN100、DN150、DN200、DN250
