BRL500型雷达式水位计悬臂长度和支架长度的选取

     安装雷达式水位计时，雷达式水位计悬臂一般多么长及雷达水位计支架怎么制作，这是初次安装雷达水位计经常碰到的问题，通过本文简单介绍，希望大家能够对雷达水位计的安装起到一定的帮助。

1、雷达水位计安装支架加工和安装

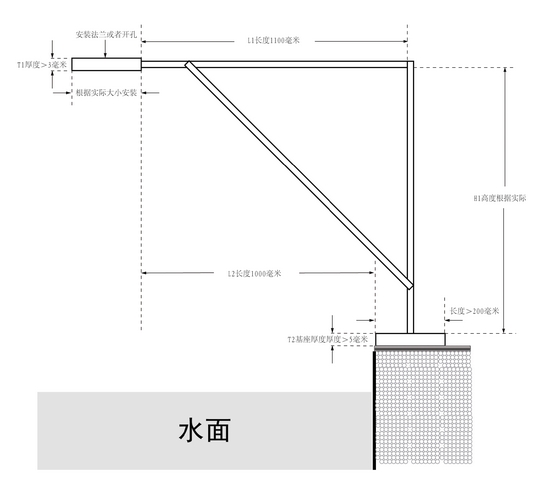

雷达水位计安装支架长度和水位计安装立杆高度由用户根据现场环境自行确定加工和安装（如下图所示），必须保证水位计能测到最低水位的水面和在水位计测量范围之内。整套水位计安装支架必须进行防锈（刷漆）处理。

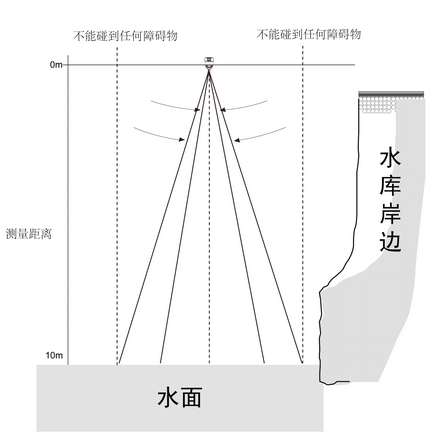

①因为雷达水位计发射的信号跟手电筒光一样，呈圆锥形向外扩散，所以要求在最大量程的前提下，发射的信号不能遇到除目标水面以外的任何障碍物。

为保证雷达水位计测量到最低水位时不遇到除水面外的障碍物，各量程雷达水位计伸出横臂的长度也不同，可参看下表制作支架横臂长度。（参考下页图）

②制作安装支架时如果条件允许应在伸出取的横臂和立杆之间加活动锁扣，保证伸出去的横臂能够收回，以方便维护检修更换雷达水位计。

③所有电缆都要穿管安装，所有进出线口都必须密封好，不能进水。

④安装完毕后，在有风或者有其他冲击情况下，支架不会晃动、颤抖。

⑤安装支架应加装避雷针和做接地处理，以减少雷击对设备的损坏。

2、雷达水位计安装支架固定好后将雷达水位计固定在安装支架上，雷达水位计的发射天线应与水面平行，不能倾斜。
